HEIDENHAIN旋轉編碼器包括帶內置軸承編碼器和不帶內置軸承編碼器。本文華聯歐國際貿易小編將給大家介紹HEIDENHAIN帶內置軸承的旋轉編碼器。
HEIDENHAIN帶內置軸承的旋轉編碼器分為帶內置軸承和定子編碼器和帶內置軸承、采用分離聯軸器旋轉編碼器兩種。

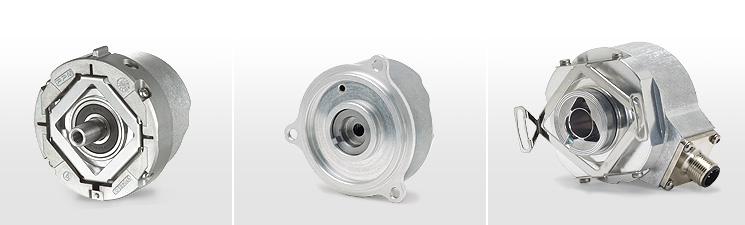

一、帶內置軸承和定子編碼器
HEIDENHAIN的ERN、ECN和EQN旋轉編碼器自帶軸承和安裝的定子聯軸器，具有安裝簡單、總長度短的特點。其應用包括用于簡單測量任務以及飼服驅動的位置和轉速控制?？招妮S可以直接滑入并固定在被測軸上。
該編碼器圓光柵直接與被測軸相連，掃描單元通過滾珠軸承安裝在軸上，并由定子連軸器支撐。當軸進行角加速度時，定子聯軸器必須只吸收軸承摩擦力所導致的牛矩，因此它能最大限度地降低靜態和動態測量誤差。而且，安裝在定子上的聯軸器還能補償被測軸的軸向運動。
|

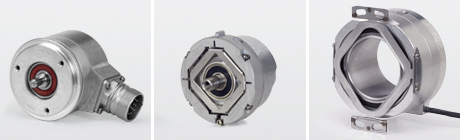

部分型號及參數 |
|
|
型號 |
參數 |
|
ExN 1000 |
微型 |
|
軸徑6 mm盲孔軸 |
|
|
外殼外徑：36.5 mm |
|
|
ExN 400 |
小型 |
|
行業標準尺寸和輸出信號 |
|
|
外殼外徑：58 mm |
|
|
ExN 100 |
用于大直徑軸 |
|
空心軸：20 mm，25 mm，38 mm，50 mm內徑D |
|
|
外殼外徑：87 mm |
|
|

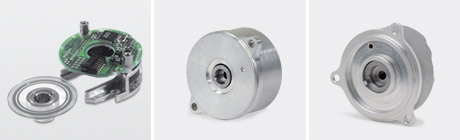

ExN 1300 |
內置在馬達中 |
|
58 mm外殼外徑 |
|
|
定子聯軸器適用于65 |
|
|
1:10錐度，有效直徑9.25 |
|
|
ExN 1100 |
內置在馬達中 |
|
微型 |
|
|
軸徑6 mm盲孔軸 |
|
|
外殼外徑： 36.5 mm |
|
二、帶內置軸承、采用分離聯軸器旋轉編碼器
HEIDENHAIN的ROD、ROC和ROQ旋轉編碼器自帶軸承且具有密封結構。這些編碼器均堅固耐用、結構緊湊。它通過一個分離聯軸器由轉子連接被測軸，聯軸器可以補償軸向運動和編碼器軸與被測軸的不同軸度。內置軸承的旋轉編碼器由分離的聯軸器連接可用于實心軸。推薦使用的連接被測軸的聯軸器能補償徑向和軸向誤差。采用分離聯軸器的角度編碼器能支持更高的軸轉速。
|
部分型號及參數 |
|
|
型號 |
參數 |
|
ROC/ROQ/ROD 400 |
行業標準尺寸和輸出信號 |
|
采用同步法蘭或夾緊法蘭安裝 |
|
|
軸徑6 mm，同步法蘭，10 mm夾緊法蘭 |
|
|
ROD 1000 |
微型 |
|
采用同步法蘭安裝 |
|
|
軸徑4 mm |
|
