內容概述：海德漢（HEIDENHAIN）是一家總部位于德國的世界領先的測量和控制技術公司。該公司成立于1948年，專注于開發和生產高精度的線性和旋轉測量設備以及數字讀出系統。海德漢公司的產品主要包括旋轉編碼器、線性編碼器、長度測量?jī)x、角度測量?jī)x、數字讀出系統等。這些設備具有極高的精度、可靠性和穩定性，廣泛應用于機床、電子設備、半導體工業、醫療設備、航空航天等領域。HEIDENHAIN于1889年在柏林建立，是一家丈量和操控技能的公司，開發和出產線性編碼器、視點編碼器、旋轉編碼器和CNC操控器，用于要求嚴苛的定位使命。為機床、自動化、電子、機器人等行業供給產品和解決方案。全球約有8600名職工，公司致力于不斷開發技能和產品，滿足客戶需求。下面就和深圳華聯歐小編一起來看看本篇文章《德國海德漢HEIDENHAIN旋轉編碼器產品工作原理及說明書》，有需要的用戶可不要錯過。深圳市華聯歐國際貿易有限公司歐美工業品備件直接采購，型號齊全，價格合理，價格優惠，歡迎咨詢！華聯歐優惠促銷德國海德漢HEIDENHAIN旋轉編碼器產品，價格低，貨期短，質量有保障，采購歐美工業品備件，就選深圳華聯歐，服務有保障！本篇文章大約5千字左右，閱讀完需要6分鐘。
一、德國海德漢HEIDENHAIN公司簡介(德國海德漢HEIDENHAIN品牌介紹)
博士。JOHANNES HEIDENHAIN GmbH開發和生產線性編碼器、角度編碼器、旋轉編碼器和CNC控制器，以滿足苛刻的定位任務。其產品組合還包括接觸式探針、攝像系統、長度計、數字讀數器、信號轉換器、測試設備和檢查設備。此外，其實用的數字車間軟件解決方案使最終用戶能夠完全數字化其制造生態系統。海德漢產品主要應用于高精度機床以及電子元件制造加工系統。憑借在開發和制造編碼器和控制器方面的豐富專業知識，海德漢在未來生產機器和系統的自動化方面處于有利地位，為許多關鍵和創新行業提供服務，包括機床、電子、機器人、醫療技術、電梯和計量學。HEIDENHAIN公司研發和生產高質量直線光柵尺和角度編碼器、旋轉編碼器、數顯裝置和數控系統。海德漢公司在測量和控制領域擁有悠久的歷史和豐富的經驗。其產品采用先進的傳感器技術和信號處理技術，能夠?qū)崟r(shí)準確地測量和控制各種運動參數。海德漢公司一直致力于為客戶提供高質量的解決方案，并通過不斷創新和改進來滿足市場需求。作為全球領先的測量和控制技術供應商，海德漢公司在全球范圍內設有多個分支機構和銷售代表處，以便更好地為客戶提供技術支持和服務。海德漢的產品被廣泛應用于全球各個行業，贏得了良好的聲譽和市場份額。
HEIDENHAIN(海德漢)公司成立于1889年的德國柏林，六十年代初期開始HEIDENHAIN(海德漢)公司轉向生產光電掃描的直線光柵尺和角度編碼器。HEIDENHAIN(海德漢)公司的產品是機床和大型設備高效和有效工作的保證。這家測量和控制技術領域的先驅公司于1889年在柏林成立，擁有悠久的傳統。海德漢公司位于巴伐利亞州南部特勞恩羅伊特，目前為機床、自動化、電子、機器人、電梯和醫療技術等行業提供產品和解決方案。這些行業中高要求的定位任務是他們的使命，準確性是他們的熱情。研究和開發是他們DNA的一部分，他們的許多員工致力于先進技術的持續開發。他們收入的兩位數百分比投資于整個企業集團的研發。全球約8700名員工致力于推動他們的客戶在其市場中取得進步。海德漢是一家國際公司，擁有自己的銷售機構、服務機構、子公司和分銷網絡。服務于他們核心行業的主要品牌有AMO、ETEL、NUMERIK JENA和RSF。海德漢(HEIDENHAIN)是一家德國的著名品牌，專注于測量和控制技術領域。自成立以來，海德漢一直以其高精度、可靠性和創新性的產品而聞名于世。德國海德漢HEIDENHAIN公司以其高精度、可靠性和創新性的測量和控制產品在全球范圍內享有盛譽，并持續為不同領域的客戶提供解決方案和支持。
二、德國海德漢HEIDENHAIN旋轉編碼器產品工作原理
德國海德漢（HEIDENHAIN）旋轉編碼器是一種用于測量旋轉運動的傳感器設備。它主要由光學或磁性元件組成，可以將旋轉運動轉化為電信號。工作原理如下：
①光學旋轉編碼器：光學旋轉編碼器通過使用光柵、光電二極管和光學傳感器來實現運動測量。光柵是一個具有周期性透明和不透明區域的圓盤，安裝在旋轉軸上。當旋轉編碼器旋轉時，光柵上的透明和不透明區域會使光線通過或被阻擋，從而生成脈沖信號。光電二極管和光學傳感器用于檢測這些光脈沖，并將其轉換為相應的電信號。
②磁性旋轉編碼器：磁性旋www轉編碼器使用磁場感.應原理進行測量。它包含一個磁性碼盤和一個磁頭。磁性碼盤上hlo-trade有南北極磁鐵形成的磁.域模式。當旋轉編碼器旋轉時，磁頭感應到磁場的變化，并生成相應的脈沖信號。這些脈沖信號經過處理后，可以用來測量旋com轉角度和速度。
③不論是光學還是磁性旋轉編碼器，它們都可以提供高分辨率的角度測量，并廣泛應用于工業自動化、機械加工、機器人、電子設備等領域，以實時監測和控制旋轉運動。

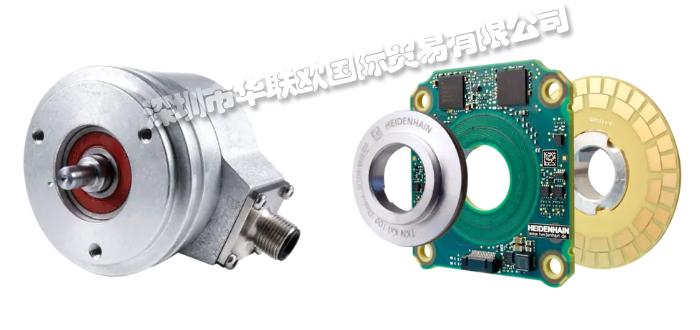

三、德國海德漢HEIDENHAIN旋轉編碼器產品KCI 120 D+系列
①不帶內置軸承的絕對式旋轉編碼器
②添加第二位置測量功能
③空心通軸
④堅固的感應式掃描原理
⑤由一個掃描單元和兩個轉子單元組成
⑥具有高達SIL 3的功能安全性
⑦定位精度高
⑧外殼直徑≈81毫米
四、德國海德漢HEIDENHAIN旋轉編碼器產品KCI/KBI 100系列
①不帶內置軸承的絕對式旋轉編碼器
②由掃描單元和轉子單元組成
③堅固的感應式掃描原理
④非常低調的設計
⑤定位精度高
⑥外殼直徑≈74毫米
五、德國海德漢HEIDENHAIN旋轉編碼器產品ECI/EBI/EQI 1300系列
①不帶內置軸承的絕對式旋轉編碼器
②堅固的感應式掃描原理
③低調設計
④定位精度高
⑤盲孔空心軸或錐形軸
⑥具有高達SIL 3的功能安全性
⑦外殼直徑≈56毫米
六、德國海德漢HEIDENHAIN旋轉編碼器產品ECN/EQN 1000系列
①帶內置軸承的絕對式旋轉編碼器
②平面定子聯軸器
③盲孔空心軸
④非常高的定位精度
⑤外殼直徑≈35毫米
七、德國海德漢HEIDENHAIN旋轉編碼器產品ECN/EQN 400系列
①帶內置軸承的絕對式旋轉編碼器
②平面定子聯軸器
③盲孔空心軸或空心通軸
④非常高的定位精度
⑤具有功能安全性
⑥外殼直徑≈56毫米
八、德國海德漢HEIDENHAIN旋轉編碼器產品桿600系列
①帶內置軸承的增量式旋轉編碼器
②夾緊法蘭
③帶鍵的實心軸，用于分離式聯軸器
④定位精度高
⑤TTL和HTL輸出信號
⑥外殼直徑≈66毫米
圖/文 華聯歐@coodyak.com
九、德國海德漢HEIDENHAIN旋轉編碼器產品技術規格參數信息
①軸向公差非常高，高達±1 mm或±1.5 mm
②盲孔空心軸、空心通軸或錐形軸
③定位精度非常高，低至±20"
④33 554 432位置/轉
⑤多圈功能，最高可達4096轉
⑥最大限度。工作溫度：100℃
⑦接口：EnDat、Fanuc、SSI和DRIVE-CLiQ
⑧外殼直徑≈56毫米
⑨添加第二位置測量功能
⑩軸向公差高達±0.5 mm
?空心通軸直徑：19 mm
?強大的感應式掃描
?定位精度低至±40"
?1 048 576位置/轉
?最大限度。工作溫度：115℃
?接口：EnDat
?外殼直徑≈81毫米
十、德國海德漢HEIDENHAIN旋轉編碼器產品使用說明書摘要
①海德漢旋轉編碼器代表著高品質、耐用性和精度，可提供準確可靠的位置和速度測量。海德漢旋轉編碼器憑借其卓越的功能和堅固耐用、易于安裝的設計，多年來一直在世界各地使用。
②用于外部安裝到機器和電動機上的旋轉編碼器具有高達IP66的高防護等級和高達100°C的允許工作溫度。
③用于設備或電機外殼內部安裝的旋轉編碼器設計用于高振動和高達120°C的工作溫度。它們的防護等級高達IP40。
④用于電機內部安裝的旋轉編碼器具有高達IP40的防護等級，并允許較高的工作溫度。多種型號可讓電機適應多種應用，從而最大限度地減少安裝工作和接線。
⑤相信您的應用具有一流的品質、耐用性和精度。海德漢旋轉編碼器堅固耐用且易于安裝，能夠準確可靠地測量速度和位置。
⑥外部旋轉編碼器與機械元件結合使用時，擅長測量旋轉運動、角速度，甚至線性運動。應用領域包括電動機、機床、印刷機、紡織機、機器人、搬運設備、測量設備和檢查設備。其掃描信號的高信號質量可在控制環路內實現近乎完美的速度和運動控制。
十一、德國海德漢HEIDENHAIN旋轉編碼器產品概述
①由于旋轉編碼器軸直接與電機軸耦合，因此降低了誤差并在控制環路中實現了高帶寬。此外，帶有空心通軸的版本在應用中提供了多種安裝選項，例如連接風扇。
②該系列的旋轉編碼器具有功能安全和安全機械連接。一旦集成到安全性高達SIL 2的應用中，它們就能最大限度地減少故障并促進機器和系統的安全運行。
③該系列的旋轉編碼器具有許多不同的接口，使它們可以直接連接到大多數后續電子設備。適配器和信號轉換器都不是必需的。本篇文章在2023年11月24日星期五下午16時55分首發深圳華.聯/歐公司官方網站上，原創文章，請勿轉載，侵權必究。
④該系列旋轉編碼器具有高可靠性、完善的技術和堅固的設計。幾十年來，它們已經在世界各地的工業應用和電梯中大量證明了自己。
⑤由于采用穩健的感應式掃描方法，KCI 120 D plus旋轉編碼器特別耐污染和磁場。其剛性設計允許定子上高達400 m/s²的高振動負載和轉子上高達600 m/s²的高振動負載。
⑥KCI 120 D plus系列旋轉編碼器允許編碼器A的安裝公差為±0.3 mm，編碼器B的安裝公差為±0.5 mm。圓形刻度尺只需壓裝到電機軸和輸出軸上，從而實現快速、輕松的安裝。
⑦該系列的旋轉編碼器具有功能安全和功能安全機械連接。一旦集成到安全性高達SIL 3的應用中，它們就能最大限度地減少故障并促進機器和自動化系統的安全運行。
⑧KCI 120 D plus將兩個旋轉編碼器集成在一個設備中，以堅固且極其緊湊的設計提供高可靠性。由于其20毫米的低輪廓，該系列非常適合狹小的安裝空間。
十二、德國海德漢HEIDENHAIN相關產品部分型號分享
①heidenhain 337148-01
②heidenhain 370225-01
③heidenhain 735117-52
④heidenhain EXE101 Id:536397-01
⑤heidenhain ND287
⑥heidenhain 387287-09
⑦編碼器HEIDENHAIN RCN727F ID號：529718-04
⑧電機編碼器HEIDENHAIN RXH5030，598770-05，附件型號：518963-12
⑨手輪HEIDENHAIN HR-1120-100,ID:687617-01
⑩信號接收處理器HEIDENHAIN EXE 650B X25/8 I/N:2360380-30
?HEIDENHAIN編碼器ERN1300系列ERN1381
?HEIDENHAIN旋轉編碼器ERN 1321
?HEIDENHAIN角度編碼器RCN 8381
?HEIDENHAIN海德漢MT25W 231013-03長度計/傳感器
?HEIDENHAIN信號轉換器EXE102
?HEIDENHAIN線性編碼器LIF481V
?HEIDENHAIN線性編碼器LIF481/LIF471
?HEIDENHAIN線性編碼器LIC2117/2197
?HEIDENHAIN角度編碼器AK ERA4280
?Heidenhain編碼器AK-DA400 810421-01
?鄭重聲明：內容來源于網絡收集整理，不一定正確，僅作參考;本站僅僅是為了更好地宣傳推廣歐美工控備件等產品信息，方便用戶了解這些歐美工業備品備件，我司非以上品牌的官方授權代理，品牌、商標所有權、型號解釋權都?xì)w原廠商所有。如有問題，請聯系我們。
